تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم المنتج: | صمام الحاجز متعدد الموانئ لحام 1/2 بوصة | المواد: | SS316L / 1.4404 (جسم صمام الصلب المستدير) |
|---|---|---|---|
| الحجم: | 1/2 "-2" DN25-DN50 | الاتصال: | اللحام/ المشبك/ اتصال خاص آخر |
| الغسيل: | قطع مزدوجة EPDM + PTFE (قياسية) | الهيكل: | 5port و 3 صمامات تحكم |
| إبراز: | صمام عينة صحية,صمام غشاء ثلاثي الاتجاهات,3 way diaphragm valve |
||

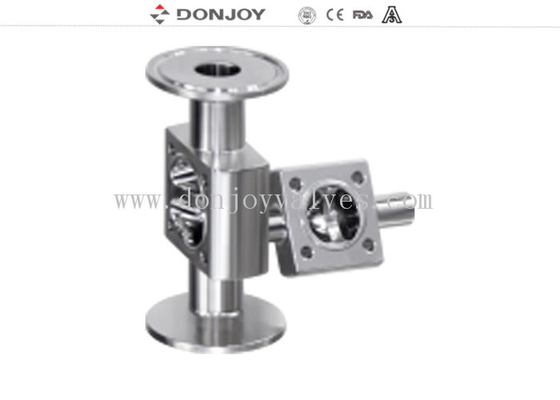

صمام غشاء من الفولاذ المقاوم للصدأ متعدد المنافذ مقاس 1/2 بوصة، وصلة لحام 3 صمامات منفذ
1. صمام الحجاب الحاجز مع جهاز تحديد المواقع/وحدة التحكم في العملية (IL-TOP)
2. صمام الحجاب الحاجز مع وحدة التحكم (C-Top)
3. منظم موضع الصمام
4. مقبض بلاستيكي
5. مقبض من الفولاذ المقاوم للصدأ
6. مشغل من الفولاذ المقاوم للصدأ
7. مشغل بلاستيكي
8. الهيكل: صب / تزوير / هيكل صمام فولاذي دائري
المواصفات
|
اسم المنتج: |
صمام غشاء هوائي من الفولاذ المقاوم للصدأ متعدد المنافذ مقاس 1/2 بوصة صمام مع وصلة لحام |
|
مادة هيكل الصمام: |
هيكل تزوير 1.4404/316L |
|
مادة الختم: |

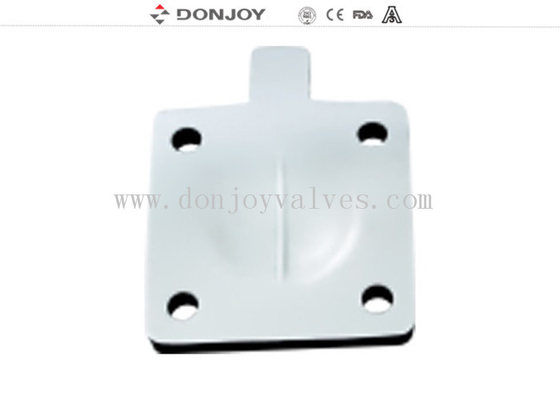

قطعتان PTFE+EPDM (قياسي) EPDM/SILICONE/FPM قطعة واحدة، قطعة واحدة لاصقة PTFE+EPDM (اختياري) |
|
أقصى ضغط عمل: |
6 بار إلى 8 بار (حسب الحجاب الحاجز) |
|
أقصى درجة حرارة عمل: |
-10 درجة مئوية إلى 130 درجة مئوية (حسب الحجاب الحاجز) |
|
الحجم المتاح: |
1/2"-2" DN25-DN50 |
|
الاتصال المتاح: |
المشبك/اللحام/اتصال خاص |
|
المعيار المتاح: |
3A/BPE/DIN/ISO/IDF |
|
مشغل: |
مشغل هوائي (فولاذ مقاوم للصدأ وبلاستيك) |
|
الهيكل المتاح: |
5 منافذ و 3 صمامات تحكم (M-53A) 6 منافذ و 4 صمامات تحكم (M-64A) |
|
التحكم: |
محدد موضع الصمام الذكي / تحكم C-TOP / مستشعر الموضع |
|
الشهادة: |
3A/54-02 (1580)، PED/97/23/EC، FDA.177.2600 |
|
نطاق التطبيق: |
الألبان، الأطعمة، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
|
التركيبة: |
3 صمامات تحكم، 5 منافذ |
التطبيقات
تم تصميم صمامات الحجاب الحاجز، التي يتم تشغيلها يدويًا أو هوائيًا، خصيصًا للاستخدام في عمليات النظافة والتعقيم في الصناعات الدوائية.
الصمام ممتاز للتحكم في التدفق بالإضافة إلى التحكم في الفتح/الإغلاق.
تتميز صمامات الحجاب الحاجز بميزة التدفق بشكل أفضل مقارنة بالصمامات الأخرى. من الأسهل تنظيفها وأفضل لمعالجة المادة بالجسيمات. ظاهرة الجيب الهوائي نادرة أثناء تطبيق التحكم في التدفق.
هيكل الصمام
هيكل تزويرالفراغ يمر عبر قطعة من سبيكة الفولاذ المقاوم للصدأ، في عملية التزوير، جنبًا إلى جنب مع توفير التزوير بدرجة حرارة عالية، من خلال تغيير شكل الفراغ بالبثق، من خلال التزوير بعد كثافة الجسم أعلى، الهيكل أكثر اتساقًا، لا توجد ثقوب رملية وغيرها من الشوائب. ثم من خلال مركز المعالجة قم بإجراء المعالجة عالية الدقة.
هيكل الصبمصنوع من نموذج شمع البارافين بالقالب، وتغلغل نموذج شمع البارافين في السيراميك، للسماح لسطح قالب الشمع للجسم بأكمله بتكوين طبقة من السيراميك القوي. قم بإذابة قالب الشمع، ثم إلى ذوبان محلول الفولاذ المقاوم للصدأ، بعد التبريد، اطرق مظهر السيراميك، يتكون هيكل الفراغ. حجم الصب دقيق جدًا، والمظهر الخارجي سلس ونظيف ومرتب.
ميزات الهيكل
تصميم الحجاب الحاجز الجديد.
الصيانة بسيطة وآمنة وسهلة التشغيل.
وظيفة التفريغ الذاتي.
كانت قيمة KV ممتازة.
تعقيم وتنظيف CIP/SIP.

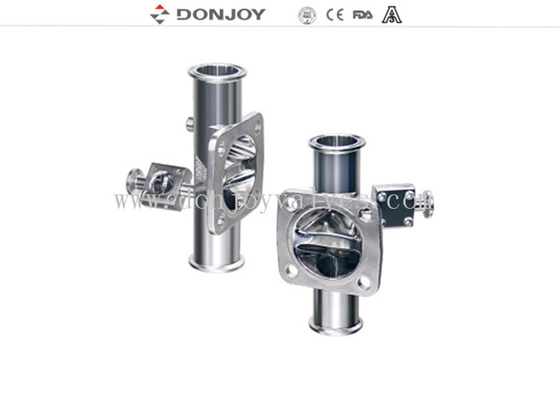

صمام الحجاب الحاجز متعدد المنافذ من النوع M-53A
ثلاثة صمامات تحكم، 5 منافذ
مقعد نقطة ماء
مقعد صمام أخذ العينات بحلقة مغلقة متكاملة
اقترح تركيب S1
صمام الحجاب الحاجز متعدد المنافذ من النوع M-64A
أربعة صمامات تحكم، 6 منافذ
كتلة الصمام المعقمة والمنافذ مصنوعة من كتلة الفولاذ المقاوم للصدأ,
كتلة متعددة الوظائف مع العديد من التطبيقات المتكاملة، نقطة استخدام WFI، أخذ العينات,
تصريف المكثفات، التعبئة في أوعية أكبر، التصريف، إمداد البخار المعقم لـ SI
تصميم المنتج
