تفاصيل المنتج:
شروط الدفع والشحن:
|
| اسم: | مضخة الفص الدوارة الصغيرة | مقاس: | MINI STUL-R/L. |
|---|---|---|---|
| عملية: | محرك | ميكانيكي: | Sic / sic / EPDM |
| اتصال: | مثبت | وسائط: | هوني و Comestic وما إلى ذلك |
| ميزة: | تنظيم السائل | محرك: | ABB أو Sew |
| إبراز: | 6 ترك مضخة الحلق الصحي,مضخة الحلق الصحي المنزلية,6 ترك مضخات الفص الدوار,Commestic Sanitary Lobe Pump,6 Leave rotary lobe pumps |
||

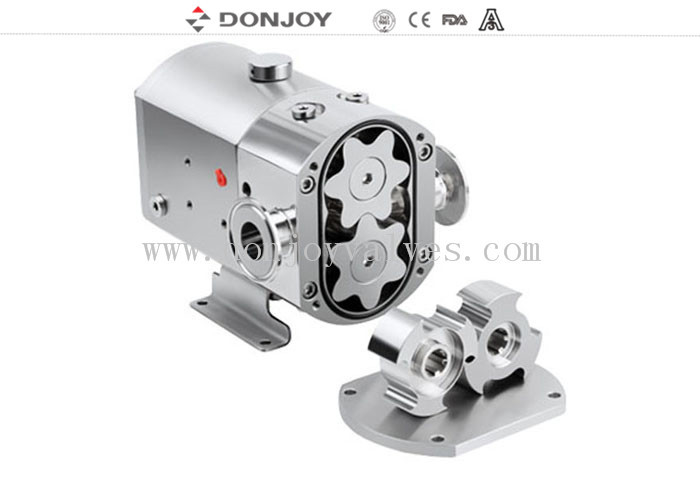

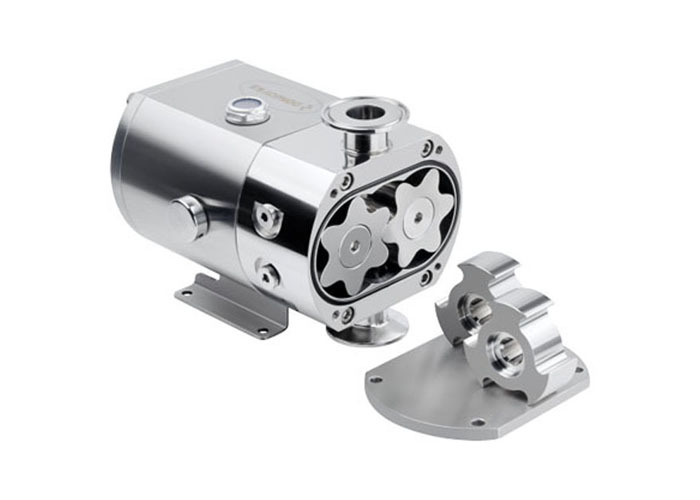

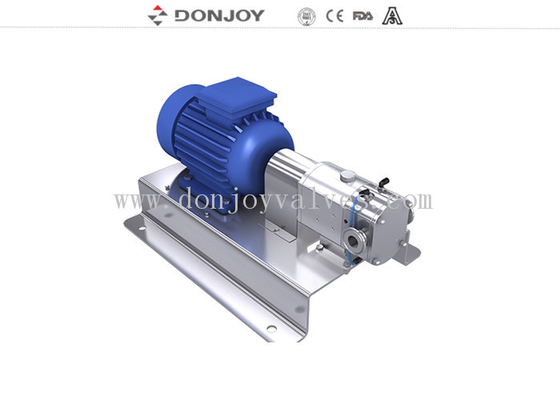

مضخة فص دوارة بـ 6 فصوص لنقل العسل ومستحضرات التجميل والأغذية مع محرك ABB
المواصفات
|
اسم المنتج: |
مضخة فص دوارة ذات إزاحة إيجابية أفقية |
|
مادة الختم: |
EPDM (قياسي، معتمد من إدارة الغذاء والدواء) |
|
الحد الأقصى للتدفق: |
3000 لتر/ساعة |
|
الحد الأقصى للضغط: |
12 بار / 174 رطل لكل بوصة مربعة |
|
أقصى درجة حرارة تشغيل: |
150 درجة مئوية / 302 درجة فهرنهايت |
|
الحد الأقصى للدوران: |
1450 دورة في الدقيقة |
|
نوع الدوار: |
3 فصوص، 6 فصوص |
|
ختم ميكانيكي: |
SIC/SiC/EPDM (قياسي) |
|
قدرة المحرك: |
0.75 كيلو واط، 1.5 كيلو واط، 2.2 كيلو واط، 3.0 كيلو واط |
|
خيار الختم: |
ختم ميكانيكي واحد صحي/ ختم ميكانيكي مزدوج مع نظام تبريد |
|
المحرك: |
ABB, SEW, 50 هرتز / 60 هرتز |
|
معالجة السطح: |
مصقول من الداخل ورملي من الخارج |
|
التوصيلات المتاحة: |
مشابك، وصلة ملولبة، وصلة شفة |
|
المعايير المتاحة: |
DIN, SMS, 3A, RJT, ISO/IDF |
|
التشغيل: |
كهربائي |
|
نطاق التطبيق: |
الألبان، الأغذية، المشروبات، الصيدلة، مستحضرات التجميل، إلخ |
| الهيكل | مركب على لوحة قاعدة من الفولاذ المقاوم للصدأ |
| اختياري | الجهد (فولت) 220-240, 360-400, 420-460, 630-690 |
الوصف
الخيارات
1. ختم ميكانيكي: SIC / SICE / EPDM, TC / TC, EPDM
2. ختم واحد، ختم ميكانيكي مزدوج
3. الدوارات: 2 فص،3 فصوص، 6 فصوص
4. الحشية: FPM (Viton), NBR, EPDM
5. غلاف حراري للوجه النهائي
الميزة
أ. ناقل حركة متغير باستمرار يدوي
ب. محول التردد يضبط علبة تروس المحرك
ج. إخراج سرعة ثابتة
التصميم والميزات
1. TUL أفقي، TUR رأسي
2. هيكل عمود الدوران
3. تصميم صحي لملحق الدوارات
4. ختم ميكانيكي صحي، سهل التنظيف والصيانة
التطبيقات
هذه المضخة مثالية لنقل الوسائط اللزجة وكذلك منخفضة اللزوجة في صناعات تجهيز الأغذية ومستحضرات التجميل والأدوية.
المبادئ
1. مع دوران الفصوص، تزداد المساحة الموجودة على جانب الشفط مع ابتعاد أحد الفصوص عن الآخر، مما يخلق فراغًا جزئيًا يسحب السائل إلى غرفة المضخة.
2. مع دورانهم بواسطة الأعمدة، يمتلئ كل فص على التوالي ويتم إزاحة السائل إلى جانب التسليم. تضمن الفجوات الصغيرة بين الفصوص وبين الفصوص وجدران جسم المضخة امتلاء المساحات على النحو الواجب.
3. يمتلئ غلاف المضخة بالكامل ويهرب السائل عبر أسنان الفصوص ويُجبر على جدران المساحات. مما يساهم في عمل المضخة
اتجاه تدفق مضخة الفص الصغيرة
جدول الاختيار
الرسم
الصيانة والإصلاح
صيانة مضخة الفص، بدون ورشة عمل نظرًا للتصميم المدمج، يمكن إجراؤها بسهولة وفي وقت قصير جدًا في الميدان.
مطلوب فصل التوصيل الكهربائي على محرك المضخة قبل صيانة المضخة. بعد الانتهاء من هذه العملية، يمكن إجراء صيانة وإصلاح المضخة.
• يمكن إجراء صيانة وتغيير الفصوص، والوصلة بين المضخة والمحرك والمضخة مع وصلات الخط باستخدام البراغي دون إزالة الغطاء الأمامي.
• في هذا القسم، يمكن إجراء التنظيف والصيانة للفصوص التي تتم إزالتها بسهولة.
• يجب إزالة الجسم الأمامي لتغيير الختم. يمكن أيضًا إجراء عملية الكشف عن الجسم بطريقة بسيطة.
• يتم استبدال الجزء الملولب من خزان الزيت الذي يصرف الزيت على فترات دورية بفتحة القابس. بهذه الطريقة، سيتم مراقبة العمر الافتراضي الملولب للزيادة
• يتم التنظيف اللازم بعد إزالة جميع الأجزاء
العودة مرة أخرى إلى الجسم وتنشيط المضخة المجمعة. يجب أن يتم اتجاه دوران المحرك عند تشغيل المضخة وفقًا للتوصيلات الكهربائية
